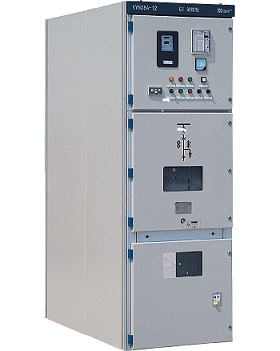

鎧裝移開式交流金屬封閉開關設備（中置柜）
（KYN28A-12/1250-31.5）
KYN28A-12鎧裝移開式交流金屬封閉開關設備它適用于三扣交流50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。新引進開發的大電流、高開斷開關設備，也可做為高壓發電機出口單獨使用。
結構簡介：
KYN28A-12型高壓開關柜為金屬封閉鎧裝型移開式戶內開關柜，柜體用敷鋁鋅鋼板彎制組合而成，全封閉型結構，柜內用薄鋼板隔開四個室，螺栓連結，上部為母線室，中部為手車室，下部為電纜室，儀表及繼電器安裝在柜體上部前面的儀表室內，具有架空進出線及左右聯絡的功能。
手車由角鋼和鋼板焊接而成，分為斷路器手車、電壓互感器避雷器手車、電容器避雷器手車、所用變壓器手車、隔離手車及接地手車等。手車上的面板就是柜門，門上部有觀察窗及照明燈，并具有把手車鎖定在工作位置、試驗位置及斷開位置的功能。
柜后上、下門裝有連鎖，只有在停電后手車抽出；接地開關接地后，才能打開后下門，再打開后上門。通電前，只有先關上后上門，再關上后下門，接地開關才能分閘，使手車能插入工作位置，防止誤入帶電間隔。
KYN28A-12/1250-31.5
檢驗標準（常規試驗）：
GB/T 3906-2020《3.6kV—40.5kV交流金屬封閉開關設備和控制設備》
GB/T 11022-2011《高壓開關設備和控制設備標準的共用技術要求
主要技術參數
額定電壓（kV） | 12 | 額定短路開斷電流（kA） | 31.5 |
額定電流（A） | 1250 | 額定短路關合電流（kA） | 80 |
額定頻率（Hz） | 50 | 防護等級 | IP4X |
額定短時耐受電流持續時間（S） | 4S | 機械壽命（次） | 斷路器：10000 可移開部分：1000 |
額定短時耐受電流（主回路）（kA） | 31.5 | 回路電阻：μΩ | ≤150μΩ、≤60μΩ |
額定峰值耐受電流（主回路）（kA） | 80 | 額定操作電壓：V/DC | 220 |
額定短時耐受電流（接地回路）（kA） | 27.3 | 合閘速度/分閘速度：m/s | 0.5-0.8/0.9-1.2 |
額定峰值耐受電流（接地回路）（kA） | 69.3 | 合閘時間/分閘時間：ms | 35-70/20-50 |
額定短時工頻耐受電壓（kV） | 42（干試） | 合閘極間不同期性/分閘極間不同期性：ms | ≤2 |
額定雷電沖擊耐受電壓（kV） | 75（干試） | 直流分量：% | DC：52 |
額定短時工頻耐受電壓（斷口）（kV） | 48（干試） | ||
額定雷電沖擊耐受電壓（斷口）（kV） | 85（干試） |
試驗項目
序號 | 試驗項目 | 具體試驗參數 |
1 | 一般檢查 | |
2 | 絕緣試驗 | 2.1 工頻電壓試驗：相間、相對地42kV 1min， 滅弧室斷口、隔離斷口48kV 1min，輔助控制回路2kV 1min 2.2雷電沖擊電壓試驗：相間、相對地75kV，斷口85kV |
3 | 主回路電阻測量 | ≤150μΩ |
4 | 溫升試驗 | 1250A×1.1=1375A |
5 | 機械試驗 | 5.1 機械特性試驗 5.2 機械操作試驗 5.3 機械壽命試驗：斷路器/可移開部件：10000/1000次 |
6 | 防護等級驗證試驗 | 外殼IP4X，隔板活門遮蔽時隔室間及斷路器室門打開時滿足IP2X |
7 | 額定短時與峰值耐受電流試驗 | 主回路 31.5kA（有效值）4S ； 80kA（峰值），0.3s 接地回路 27.3kA（有效值）2s ； 69.3kA（峰值），0.3s |
8 | 基本短路試驗方式 T100s—T100a | 12kV；31.5kA；峰值：80kA；DC：52% |
